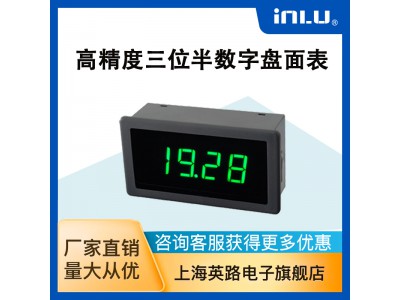

上海英路三位半盘面表IN5135
最后更新:2022-06-29 00:49    有效期至:长期有效    浏览次数:12
联系姓名:黄豫明(女士)
联系电话:
公司地址:太仓市北京东路88号东O幢4楼
 1产品特点:

流行外观尺寸,全封闭壳体,纯平表面,嵌入式安装,高品质控制芯片,高品质阻容器件,抗干扰佳,性能稳定可靠,电压表多量程设计,方便DIY,低功耗设计,节能省电,四种显示效果供选择,支持传感器信号输入。

2主要技术指标:

1 电源:DC5V±5%(其它电源可选)

2功耗≤60mA

3超量程千位显示1或-1后三位不显示

4 工作温度:-10~60℃  湿度:85%以下

5显示字高0.56英寸

6测量速率约2.5次/秒     准确度:0.2%±2个字

7  支持4-20mA  0-10V等模拟信号输入

8 显示±1999

9 外形尺寸:79*42*25mm 建议开孔尺寸:75.5*39.5mm

10 极性自动转换,可以显示负号

11读数保持功能

12 数码管显示颜色:高亮红,蓝色,翠绿色,白色四种可选

3尺寸与接线端子图:






4 量程

IN5135直流电压电流表

常用量程:



允许输入满量程的120%



注:如一个直流20V电压表只能测量20V之内电压,但不可以测电流。

满量程

分辨率

输入电阻

量程扩展说明

±199.9mV

100uV

100MΩ(内阻)

1:表格列出量程可以直接信号接入测量,当电流大于5A以上需外接分流器来扩展量程,可配2000 A/75mV分流器来测量2000A之内的大电流. 特殊量程可以定制。

例:如用户需要测量50A的直流电流,那么就需要50A/75mV分流器配合直流0-75mV显示0-50.0的数字表头来实现测量

2: 测量电压高于700V须采用机外分压

例:如测量直流2000V高压,采用2000V/100V分压器分压配合直流0-100V输入显示0-1999的数字表来扩展测量。

±1.999V

1mV

3 MΩ/100MΩ(内阻)

±19.99V

10mV

3MΩ

±199.9V

100mV

3MΩ

±700V

1V

3 MΩ/25MΩ

±199.9uA

100nA

1KΩ

±1.999mA

1uA

100Ω

±19.99mA

10uA

10Ω

±199.9mA

100uA

±1.999A

1mA

0.1Ω

±5.00A

10mA

0.01Ω

提示 2510(5芯端子)仪表为直流5V供电,3.96(4芯端子)可以做直流5V  12V  24 V 交流9-12V  特殊工作电压可以定制

5 应用举例:                            6 注意事项:

例:某电器标称额定工作电压为直流24V电流为8A

我们采用数字表去监测电流电压值

1选择IN5135-DC-200V  IN5135-DC-10A/75mV各一只

2辅助电源;DC5V/200mA稳压电源2个







1 仪表为共地方式输入,建议独立供电。

2测量电流时仪表须独立供电,如用户被测信号负与电源负不能分开时,仪表内部须加装DC/DC隔离模块,否则可能导致烧表测量不准, 跳字等现象。

3测量电压应将表头测量端并联在被测电路中,测量电流应将表头测量端串联在被测电路中(推荐)串联电源最低电位端。

4测量电压信号或者测量电流信号,须按照产品的接线图与对应信号连接可靠,并检查线路无误再通电。

5使用前,仪表需通电预热15分钟 。

6输入导线不易过长,如被测信号输出端较长时请用双绞屏蔽线

7若信号伴随高频干扰,应在线里使用高频过滤器。

8长时间存放未使用时,请每3个月至少通电一次不小于4小时。



公司专业生产数显电压电流仪表,温度温控仪表,单相三相多功能电力仪表,数显计数器,计时仪,数显转速表,频率表,电阻表,湿度仪表,功率表,变送器,导轨式单三相电能表,承接非标仪表开发生产业务。
