Tinyfish自适应孔径侧扫声呐
最后更新:2022-11-17 00:15    有效期至:长期有效    浏览次数:12
联系姓名:潘(女士)
联系电话:
公司地址:湖北省武汉市东湖高新区武大科技园兴业楼北楼一单元504室
 微型高清侧视声呐涵盖了200kHz、300kHz、455kHz、600kHz、900kHz、1200kHz等不同频率范围。全系列产品均采用 CW 和宽带 CHIRP 两种信号体制,由用户软件配置,调整信号体制,适应不同的应用环境。

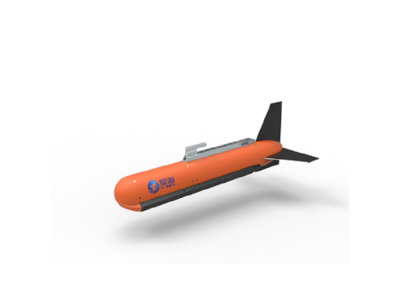

TinyFish600 为拖曳型,主要由拖体、绞车、水面单元等组成,可用于水下成像、搜索和救捞等应用。
TinyFish600C 为组件型,其主要功能与 TinyFish600 相同,可用于 ROV、 AUV、无人船等平台分体式安装;TinyFish600C 系统由声呐基阵、声学电子盒、数据存储模块、互联缆和接插件(集成在声呐基阵和声学电子盒中)组成。

产品特点

  • 工作频率范围软件可灵活配置或600KHz/1200KHz双频

  • 多脉冲实时合成孔径成像,宽带 CHIRP 和 CW 信号体制(软件配置选择)

  • 12V DC 和 220V AC 供电

  • 5a06 防锈铝合金外壳,阳极氧化处理

  • 全千兆以太网数据和控制接口

  • 自带数据存储模块,可完成数据实时存储





应用方向

  • 地形调查,水下目标搜索

  • 浅海/内陆水域调查

  • 悬浮/沉底水雷搜索

  • 港口运维以及港口保卫

  • 水文调查

  • 水下考古调查

  • 海底宝藏/沉船搜寻

  • 水下沉船船体调查





技术指标

500-700 kHz或600KHz/1200KHz双频
最大探测距离 单侧不小于200m,双侧不小于400m
成像精度 2cm×2cm(像素尺寸恒定)
拖鱼尺寸 Φ120mm×L850mm(不计尾翼板和声呐基阵)
拖鱼重量 18kg,模块化配置,用户可现场快速调整为30kg
垂直声学开角 45°
接口 100Mbps/1000Mbps以太网
存储 拖鱼自带不小于1TBytes的加固防振硬盘
恒张力电动绞车承载能力 100kg,收缆拉力:30kg,收缆长度:50m,收缆速度:0.5m/s,重量:≤30kg
