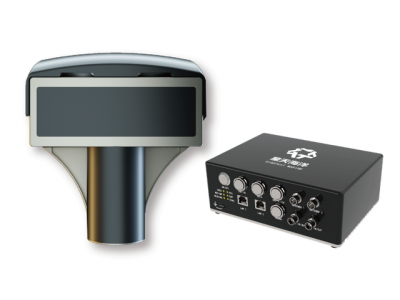

便携式多波束测深系统GeoBeam400M
最后更新:2022-11-10 22:47    有效期至:长期有效    浏览次数:17
联系姓名:潘(女士)
联系电话:
公司地址:湖北省武汉市东湖高新区武大科技园兴业楼北楼一单元504室
 GeoBeam400M是为满足广大客户群体的轻便式作业的迫切需求,专注于新一代小型智能化、集成化、高精度、免校准的便携式多波束系统。该产品充分体现了行业发展的理念,保证了测量精度的同时,紧凑小巧,智能轻便,功耗低,随时随地进行快速测量,打破了传统多波束的施测局限性。
GeoBeam400M,单人即可轻松施测,其紧凑特性更适宜于USV/AUV/ROV等多平台搭载,拓展式多样化作业。
GeoBeam400M,超高性价比,超集成化多波束测深系统,新一代测绘神器,你值得拥有。

技术参数:

声呐参数:
型号——GB400M
工作频率——400khz
波束宽度——1°*2°
波束开角范围——140°
测深范围——0.2-150m
测深分辨率——0.75cm
测深模式——等角/等距
频率——60hz
信号形式——CW/FM
脉冲宽度——17us-2ms
耐压等级(声学探头)——50m
免安装校准——有
近场聚焦——有
水体成像——有
侧扫成像——有
实时横摇稳定——有
内置航向精度(GNSS有效)——0.1°(2m基线)
内置姿态精度(GNSS有效)——0.05°
水平定位精度——2cm+1ppm(RTK);0.6m(SBAS)/1.2m(单点)
升沉精度——5cm/5%量程

电气参数:
供电电压——DC18-36V(Type:24V)或AC100-240V 50-60hz
功率——60w
数据接口——千兆以太网
输出接口——3.3V TTL
辅助设备接口——RS232
电缆长度——标配15m(可定制)

物理参数:
接收基阵尺寸——220*89*88mm
发射基阵尺寸——128*80*88mm
接口盒尺寸——196*142*73mm
接口盒重量:1.55kg
湿端重量(包括导流罩、法兰盘)——5kg(钛合金)
工作温度—— -2℃~+40℃
存储温度—— -20℃~+55℃

软件配置:
显控软件:GeoBeamControl
采集软件:GeoBeamSurvey
处理软件:GeoBeamProcessor

产品优势:
1、体积小——声呐:260*228*101mm;接口盒:196x142x73mm
2、重量轻 ——声纳:5kg(钛合金);接口盒:1.55kg
3、功耗低 ——整机功耗小于60W;可连续工作10小时
4、性能高——波束数可选,1024个;分辨率可达0.75cm
5、一体化 ——一体化航姿设计;免校准;设备小巧、轻便、安装使用便捷
6、平台强 ——应用全新的数字处理平台,优化架构与算法
7、功能多 ——具有底检测、侧扫、水柱等多种数据图像
8、中国产——全中文数据显控、采集、后处理软件
