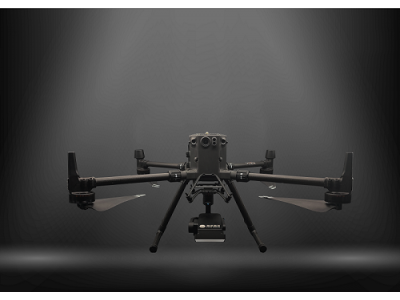

海派HP系列无人机测流系统
最后更新:2022-11-10 09:48    有效期至:长期有效    浏览次数:52
联系姓名:潘(女士)
联系电话:
公司地址:湖北省武汉市东湖高新区武大科技园兴业楼北楼一单元504室
 系统简介:

海派海洋无人机测流系统是一套由世界著名无人机、专业级雷达流速仪、地面控制系统、数据平台等组成的专业测流系统。其以极简化操作、安全可靠、携带方便的工作模式,能快速精准测量出江河湖泊的水体表面流速。长达15KM的远距离高清图传系统,能够将无人机飞行环境的视频图像、气象信息传至地面,测流人员无需亲临现场,以保护测验人员及设备的安全!


海派无人机测流系统系列有HP3102和HP3200两种型号,HP3102型为经典的无人机测流产品,在此基础上,HP3200型增加了水位测量功能。海派无人机测流系统可搭载抛投式电子浮标、自动取水模块、三维激光扫描仪等模块,实现一机多能。

功能特点:

*安全稳定的飞行平台,全球著名厂家制造,世界用户检验;
*高精度三轴云台,确保空中作业时仍具有稳定姿态;
*空载55分钟长续航,支撑远距离多频次使用;
*15KM超长距离数据传输,让它替你跋山涉水飞赴测区;
*强环境适应性,抗15m/s大风和小雨天气;
*快速灵活,最大飞行速度23m/s;
*六向定位避障,自动识别周围障碍,确保每一次的作业安全;
*飞行信息实时掌握,风速、风向、飞行高度和速度等飞行信息;
*电池热替换,换电续航无需开关机;
*健康管理系统,飞行器健康状况了如指掌;
*测流精度高,±0.01m/s;
*简单易用,流程式简易操作;
*手动+自动测量模式,适用更多场景;
*地图或视频底图任意切换,身临其境的测量;
*报表自动生产,互联网云端查看、备份;
*丰富的拓展性,可挂载不同传感器实现测流、测地形。

系统组成:

01、无人机:用于挂载雷达流速仪、电子浮标、取水模块、激光雷达等设备;
02、稳定云台:可以调整雷达流速仪的姿态,使其符合雷达流速仪测流的安装要求;
03、雷达流速仪:利用多普勒效应,测流水体表面的流速;
04、无线通信系统:用于传输无人机控制指令和相关挂载设备的信息;
05、地面控制系统:用于发送指令和接收无人机等装置的相关数据;
06、定位系统:集成厘米级千寻知寸高精度定位服务;
07、供电系统:给整套系统供电。


技术参数:

测流模块
流速测量范围:0.03-20M/S
测量持续时间:0-180S,可设定
测量精度:±0.01M/S;士1%SF
测量间隔:1-18000S可调
分辨率:1MM/S
雷达波频段:24GHz(K-Band)
测量误差:≤1%(0.01M/S)
有效测量高度:40M内
波束角:25*"12°
外壳材质:铝合金

测水位模块(仅HP3200)
测量精度:0.02M
刷新频率:40Hz
测量高度:≤50M
外壳材质:铝合金
雷达玻频段:24GHz
波束宽度:收发天线的方位面-6dB波束宽度为28°,俯仰面-6dB的波束宽度约为18°

无人飞行平台
定位精度:在RTK FIX时:1CM +1PPM(水平)1.5CM +1PPM(垂直)
尺寸:尺寸(展开,不包含桨叶) : 810*670*430MM(长×宽×高)
         尺寸(折叠,包含桨叶):430*420*430MM(长×宽×高)
悬停精度:垂直——士0.5M(GPS正常工作时);士0.1M(RTK定位正常工作时)
                 水平——士1.5M(GPS正常工作时);士0.1M(RTK定位正常工作时)
最大上升速度:S模式: 6M/S
最大倾斜下降速度:S模式:7M/S
最大水平飞行速度:S模式:23M/S
最大可承受风速:15M/S(7级风)
最大飞行时间:55分钟(空载)
IP防护等级:飞行器——IP45;雷达流速仪——IP68
视觉障碍物惑知范围:前后左右——0.7-40M;上下——0.6-30M
红外障碍物感知范围:0.1-8M
上下补光灯有效照明距离:5M
工作环境温度:-20℃至50°C
